uw Adviseur en Installateur van Gasdistributiesystemen

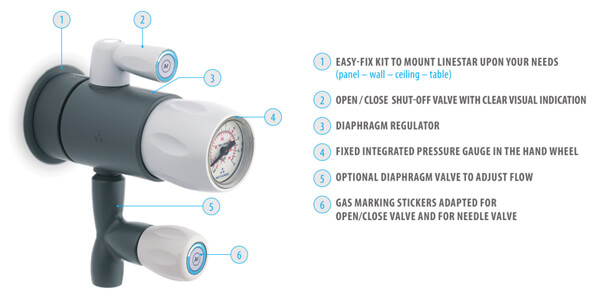

Afnamepunt Linestar

Benaming	Afnamepunt Linestar voor laboratoria
Type	Rotarex Linestar
Specificatie	- Enkeltrapsregelaar wandmontage - Body: messing of RVS - Inlaatdruk: 50 barg - Uitlaatdruk: 0,1-1,5; 0,1-5,5; 0,5-10; AD 1,5 barg - Geïntegreerde 1/4-turn afsluiter - In- en uitlaat: 1/4"NPT inw. - Montagekit
Toepassing	Voor Ar, He, O2, N2, Ca, CO2, Lucht, H2. Geschikt voor gaskwaliteit 6.0
Uitvoeringen	Opties: naaldafsluiter in de uitlaat, paneel- plafond en tafeluitvoering

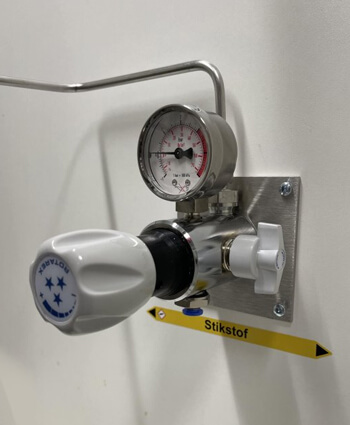

Afnamepunt SLS21

Benaming	Afnamepunt SLS21 voor laboratoria
Type	Rotarex SLS21
Specificatie	- RVS wandmontageplaat - Enkeltrapsregelaar wandmontage - Body: messing verchroomd of RVS - Inlaatdruk: 50 barg - Uitlaatdruk: 0,1-1,0; 0,3-3,0; 1,0-10; AD 0,1-1,5 barg - Geïntegreerde 1/4-turn afsluiter - In- en uitlaat: 1/4"NPT(i) of G3/8"(i) - Montagekit
Toepassing	Voor laboratoriumgassen tot gaskwaliteit 6.0
Uitvoeringen	Opties: naaldafsluiter in de uitlaat, paneel- plafond en tafeluitvoering

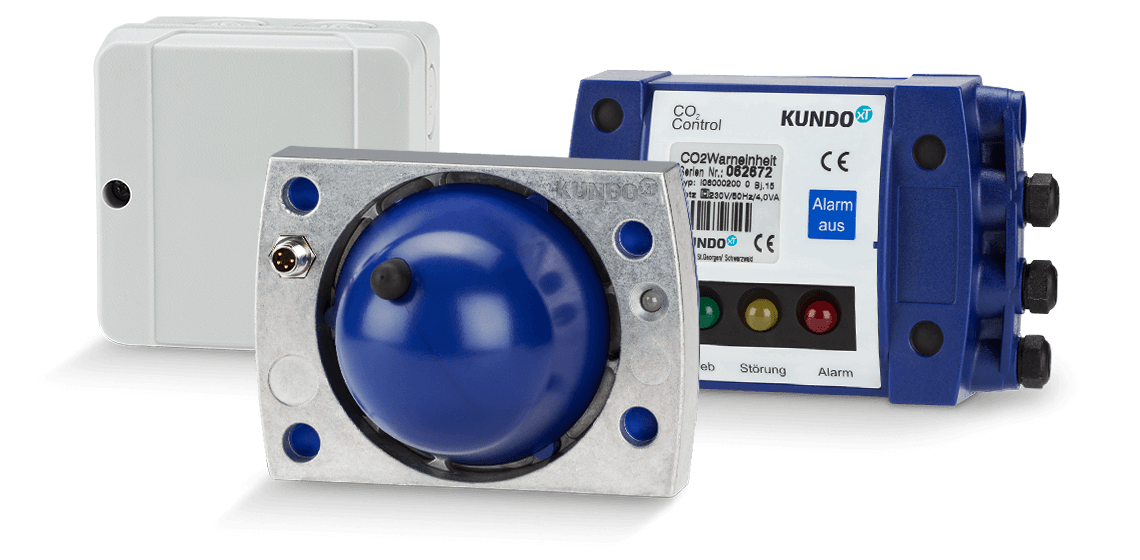

CO2 signalering

Benaming	CO2-sensor en signaleringsunit
Type	Kundo xT
Specificatie	- Body sensor: aluminium met kunststof - Behuizing signaleringsunit: kunststof - Optische en akoestische alarmering, zowel op sensor als op signaleringsunit - Vooralarm (1,5%) en hoofdalarm (3%) - Opties: potentiaalvrije contacten - geschikt voor CO2
Toepassing	Voor CO2
Uitvoeringen	Met alarmeringslamp, beschermingsbeugel, pot.vrije contacten, etc.

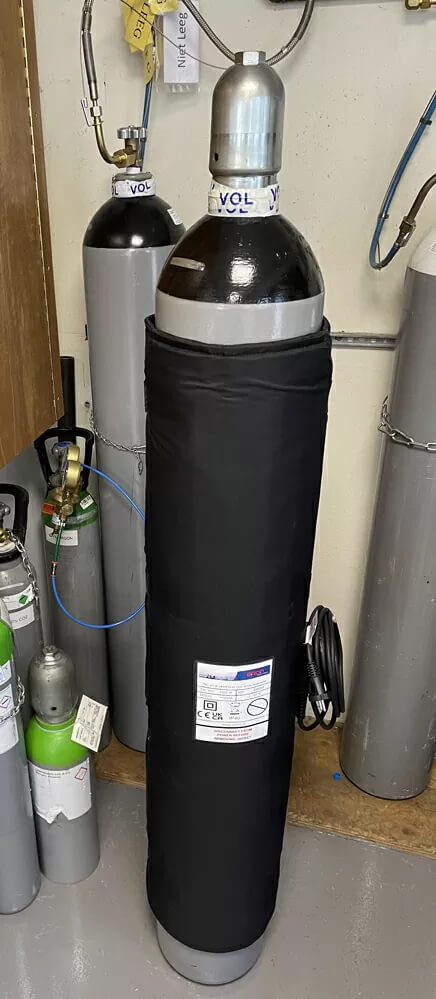

Gasfles verwarmer

Veel laboratoria en industriële processen vereisen een constante gasstroom vanuit de gascilinders. Drukproblemen ontstaan meestal met tot vloeistof verdichte gassen, waarbij de verdampte vloeistof (gas) zich boven de vloeistof bevindt. Als er gasafname is, dan verdampt er continue vloeistof en daalt het vloeistofniveau. Als het vloeistofniveau in de gascilinders snel daalt, koelt de fles af en kan er zelfs een ijslaag ontstaan op het oppervlak van de vloeistof. Door de afkoeling vertraagd of stagneert de verdamping. De gasfles verwarmer zorgt er voor dat de verdamping blijft plaats vinden of zelfs verbeterd. Zodoende kan een gascilinder toch de gewenste capaciteit leveren. Hierbij merken we op dat een overdrukbeveiliging in het leidingsysteem altijd aanwezig dient te zijn.
De gasfles verwarmer is een flexibele verwarmingsmat die gemakkelijk om een gascilinder kan worden bevestigd met behulp van een 4 banden met snel sluiters. Met de instelbare thermostaat kan men de temperatuur instellen. Afhankelijk van omgevingstemperatuur en de gasafname kan een bepaalde temperatuur worden behaald

Technische specificatie:
– Type: EVVGAS
– Alleen te gebruiken om stalen 50Ltr gascilinders!
– Verwarmingsvermogen: 1000W
– Aansluitspanning: 230VAC
– Afmetingen: 1200mm(L) x 872mm(B)
# B verwarmd: 722mm
# Min. gasfles diameter: 230mm!
– Temperatuurregeling: 0…+90°C instelbare thermostaat
– Materiaal: zwarte waterbestendige, teflon gecoate polyester geïsoleerde mantel
– Bevestigingsmethode : 4 banden met snelsluiters
– Toepassing: Inpandig of buiten onder een afdak!
– Dubbel geïsoleerd, IP40
Niet geschikt voor het verwarmen van cilinders met brandbare gassen of zuurstof!

Bestellen Gasfles verwarmer

Hogedruk cilinderslang

Benaming	Hogedruk cilinderslang, RVS balgslang
Type	RVS balgslang
Specificatie	- RVS balgslang met RVS omvlechting - Lengte: 0,8m (ook in 1, 2 en 3m) - Werkdruk: max. 300barg - Voorzien van slangbreukkabel - Knikbescherming aan beide zijden - Aansluiting: 2 x G1/4" bolcon. wartelend - Geschikt voor zuurstof
Toepassing	Voor gassen t/m gaskwaliteit 6.0
Uitvoeringen	Lengte: 0,8m, 1m, 2m en 3m

Kogelafsluiter

Benaming	Kogelafsluiter, messing vernikkeld, vetvrij, geschikt voor zuurstof
Type	Effebi (Gachot) type V3
Specificatie	- Materialen: - Klep huis: Messing vernikkeld - Klepzitting: PTFE - Kogel: Hard verchroomd messing - Spindelpakking: PTFE - Handgreep: Gecoat aluminium (rood) - Externe dichtheid: ≤1x10-6mbar l/s He - Maximale druk - voor medische toepassing: 30 barg (bij een temperatuur van +20 °C) - voor technische toepassing: 40 bar (bij een temperatuur van + 20 °C) - Gereinigd: volgens NEN-EN-ISO 15001:2010 (geschikt voor medische gassen, uitgezonderd 21/2" en 3")
Toepassing	Leidingsystemen voor technische en medische gassen tot gaskwaliteit 5.0.
Uitvoeringen	Met soldeer- of perskoppelingen, of hoogwaardige twin-ferrule knelkoppelingen

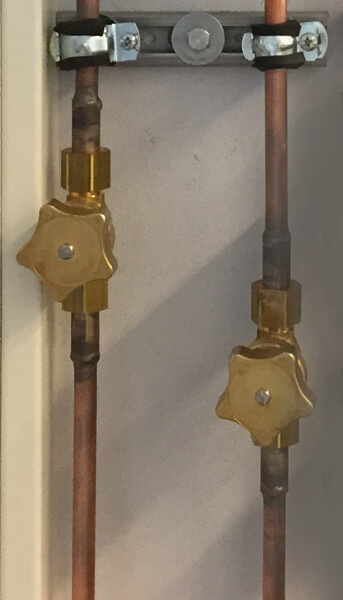

Membraanafsluiter

Benaming	Membraanafsluiter type 7800, messing, vetvrij, geschikt voor zuurstof
Type	Ceodeux, type 7800
Specificatie	De afsluiterserie 7800 is een klepafsluiter voorzien van een RVS membraan seal. De afsluiterklep wordt indirect bediend door de afsluiterspindel. Spindel en afsluiterklep zijn van elkaar gescheiden door een RVS scheidingsmembraan welke op het huis afdicht. Het medium in de afsluiter kan dus niet via de spindel naar buiten lekken. - Materialen: - Klep huis: Messing - Klepzitting: Nylon - Membraan: RVS (AISI301) - Klepveer: RVS - Handwiel: Messing - Externe dichtheid: ≤1x10-8mbar l/s He - Maximale druk: 40barg - Gereinigd: voor gebruik van o.a. zuurstof
Toepassing	Leidingsystemen voor technische en medische gassen tot gaskwaliteit 6.0.
Uitvoeringen	G3/8", G1/2", G1". Met soldeer- of hoogwaardige twin-ferrule knelkoppelingen.

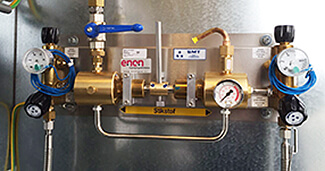

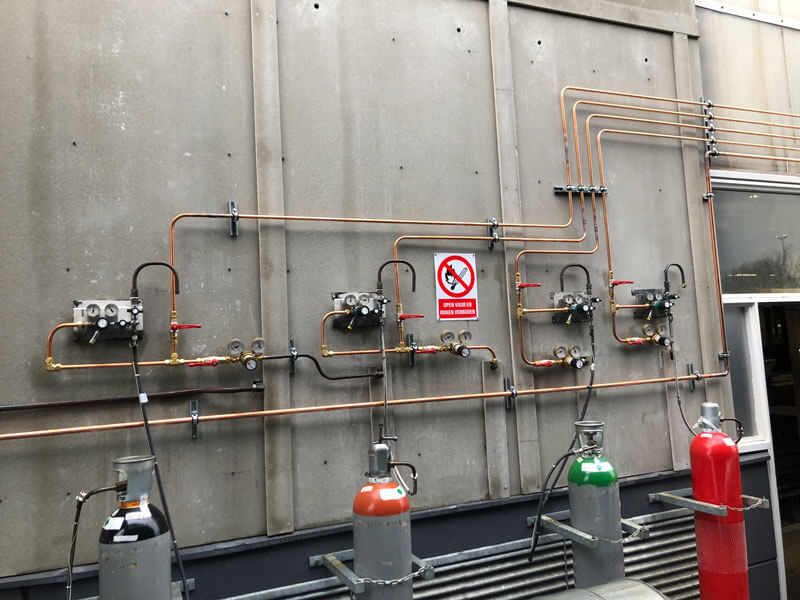

Reduceeropstelling Plasmasnijmachine

Benaming	Reduceeropstelling t.b.v. twee plasmasnijmachines (bij SVT Nederland B.V. )
Type	4 x Reduceeropstelling voor Stikstof, Argon, Waterstof en Formeergas
Specificatie	Uitbreiden van reduceeropstelling bij SVT Nederland B.V. voor een extra plasma snijmachine. Extra lijnreduceers en afsluiters geplaatst
Toepassing	Voor gassen t/m gaskwaliteit 5.0
Uitvoeringen	Met roodkoper leidingsysteem hard gesoldeerd en appendages met hoogwaardige twin-ferrule knelkoppelingen

Reduceerstation 1×1 cilinder speciaal, CO2

Benaming	Reduceerstation 1x1 cilinder voor CO2
Type	Concoa 1e trap 0-10barg en Rotarex SL20 0,1-1barg
Specificatie	Speciaal samengesteld voor toepassing - body: messing (optioneel verchroomd) - Inlaatdruk: 200barg - Uitlaatdruk: 0-10/0,1-1 barg - Incl. spoelafsluiter - RVS montageplaat - Hogedruk RVS balgslang, L=800mm, met messing cilinderbocht RU-1, conform NEN3268 - Geschikt voor zuurstof
Toepassing	Voor gassen t/m gaskwaliteit 5.0
Uitvoeringen	Zonder spoelafsluiter, verchroomd

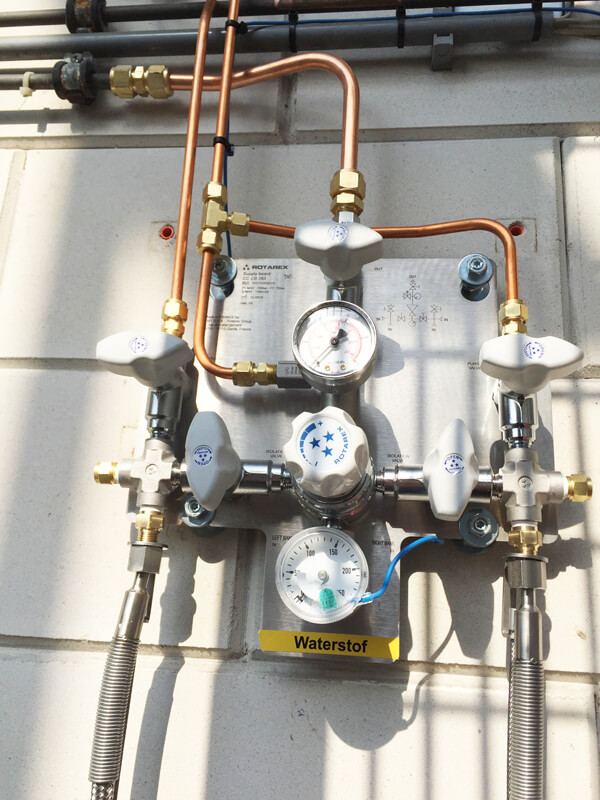

Reduceerstation 2×1 cilinder type CC283

Benaming	Reduceerstation 2x1 cilinder voor H2
Type	Rotarex type CC 283
Specificatie	Speciaal samengesteld voor Waterstof, met gekoppelde veiligheidsafblaasleiding en spoelleiding op een centrale afblaasleiding RK ø8x1mm, voorzien van orifice en vlamdover. - body: messing verchroomd - Inlaatdruk: 200barg - Uitlaatdruk: 0-10barg (ook 16 en 35barg) - Nminale flow: 10Nm3/hr (N2) - Incl. spoelafsluiters - Incl. hogedruk contactmanometer (optie) - RVS montageplaat - 2 x Hogedruk RVS balgslang, L=1000mm, met messing cilinderbocht LU-1, conform NEN3268 - Helium lekdichtheid: 1x10-8mbar.l/sec - Ook geschikt voor zuurstof
Toepassing	Voor gassen t/m gaskwaliteit 6.0
Uitvoeringen	messing, druksensor, zonder spoelafsluiters
Opmerkingen	Via de contactmanometer wordt via een signaleringskast in de ruimte van de gebruiker gesignaleerd wanneer de fles (bijna) leeg is. Men kan dan handmatig de andere cilinder in gebruik nemen.

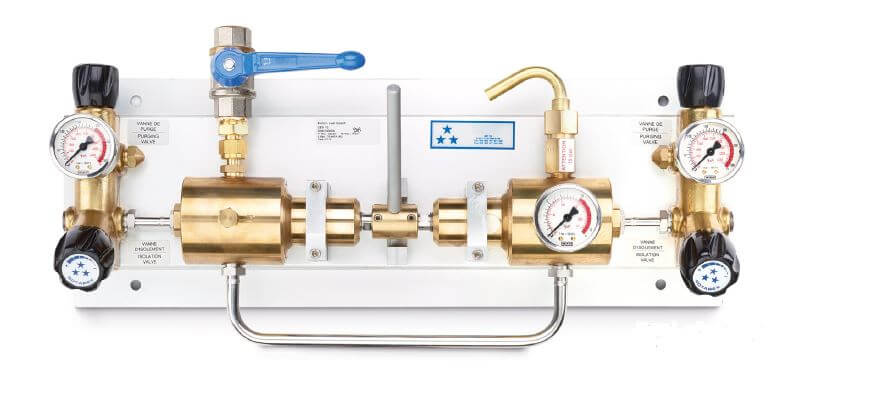

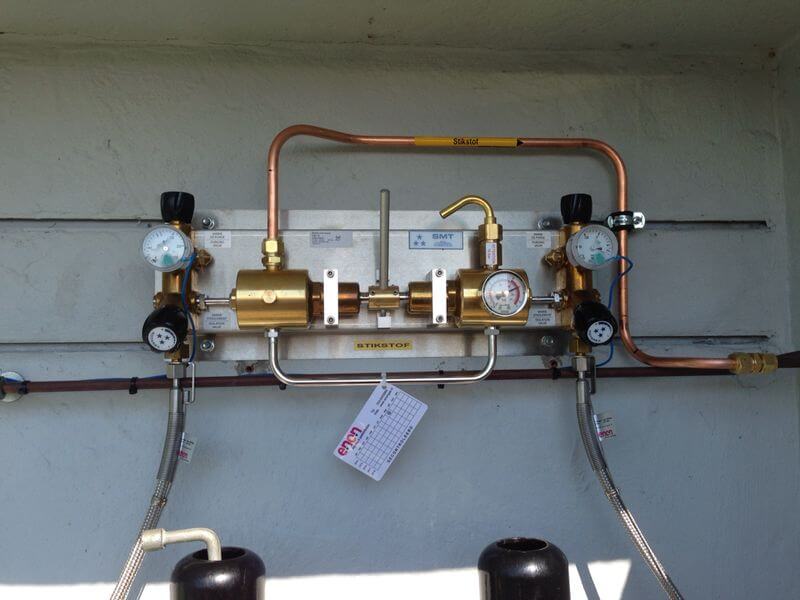

Reduceerstation automatische omschakeling

Benaming	Reduceerstation automatisch, messing
Type	Rotarex CEN
Specificatie	- Autmatische omschakeling en manueel handel omzetten - body: messing (optioneel verchroomd) - klepafdichting: PCTFE - O-ring: EPDM (standaard, NBR of FPM - Membraan: AISI304 of Hastelloy - Heliumlekdichtheid: 1*10-8mbarl/s - Temperatuurrange: -20°C...+60°C - Inlaatdruk: 200barg/300barg - Uitlaatdruk: 10/16/30/50barg - Flow: 10/110/150/180Nm3/hr @ 200barg 50/70/100/130Nm3/hr @ 300barg - geschikt voor zuurstof
Toepassing	Voor gassen t/m gaskwaliteit 5.0
Uitvoeringen	Met soldeer- of perskoppelingen, of hoogwaardige twin-ferrule knelkoppelingen

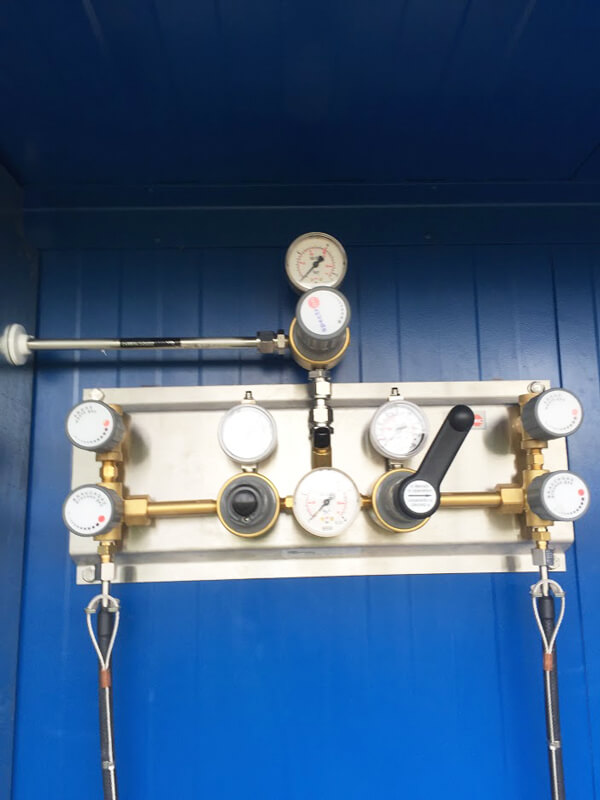

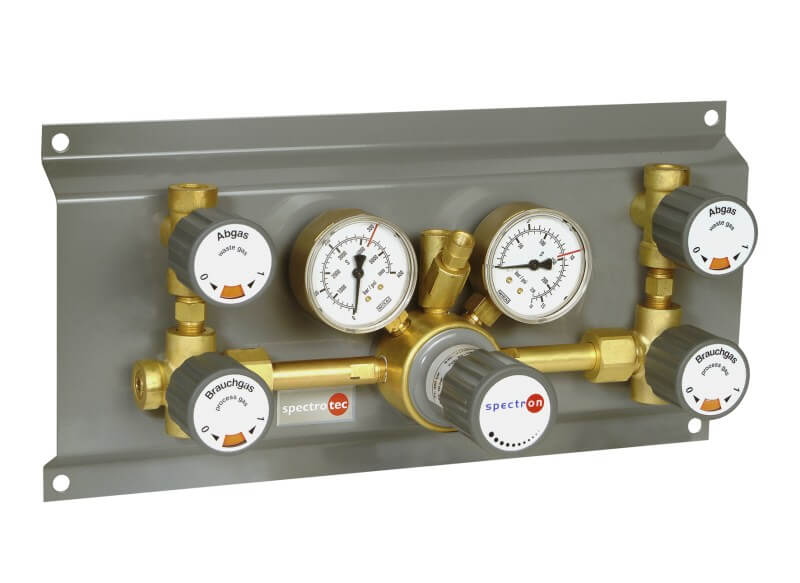

Reduceerstation automatische omschakeling, CO2

Benaming	Reduceerstation automatische omschakeling voor CO2
Type	Spectron CRS2000-2L, automatisch reduceerstation 2x1 cilinder
Specificatie	Reduceerstation in gassenkast, speciaal samengesteld voor toepassing met Koolstofdioxide t.b.v. een cleanroom. - Automatische omschakeling en manueel handel omzetten voor keuze cilinder - Body: messing - Inlaatdruk: 200barg - Uitlaatdruk: 0-10barg - Automatische omschakeling - 2e trap reduceerventiel: 0-10barg - 2 x Spoelafsluiter - 2 x Contactmanometer (t.b.v. leegmelding cilinders) - RVS montageplaat - 2 x Hogedruk RVS balgslang, L=1000mm, met messing cilinderbocht RU-1, conform NEN3268 - Geschikt voor zuurstof
Toepassing	Voor gassen t/m gaskwaliteit 5.0

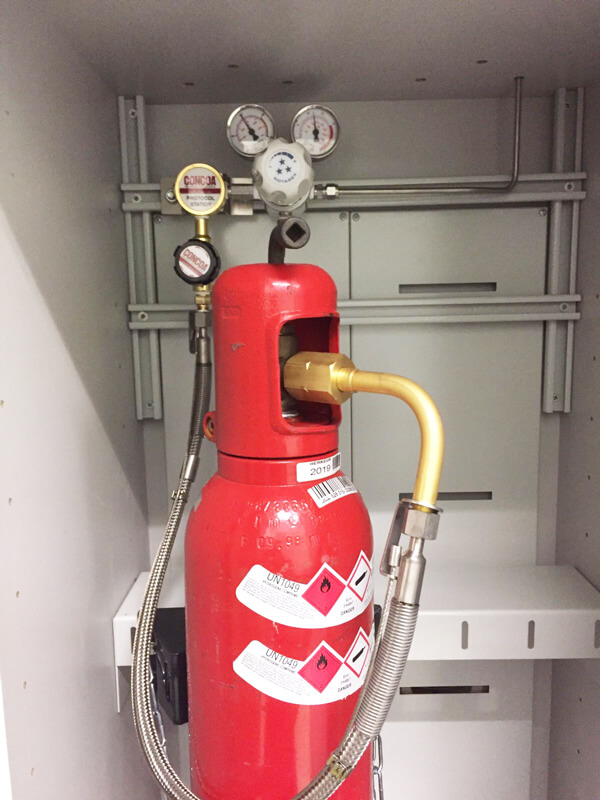

Reduceerstation hogedruk 1×1 cilinder, type SL400

Benaming	Reduceerstation 1x1 cilinder voor H2, hoge druk 0-200barg
Type	Concoa hogedruk aansluitblok met afsluiter met daarop een Rotarex SL400 hogedruk reduceerventiel 0-200barg
Specificatie	Speciaal samengesteld voor hogedruk toepassing Waterstof - body: messing verchroomd - Inlaatdruk: 300barg - Uitlaatdruk: 0-200barg - Messing montageblok met hogedruk afsluiter - Hogedruk RVS balgslang, L=800mm, met messing cilinderbocht LU-1, conform NEN3268 - Geschikt voor zuurstof
Toepassing	Voor gassen t/m gaskwaliteit 5.0
Uitvoeringen	Messing verchroomd en RVS

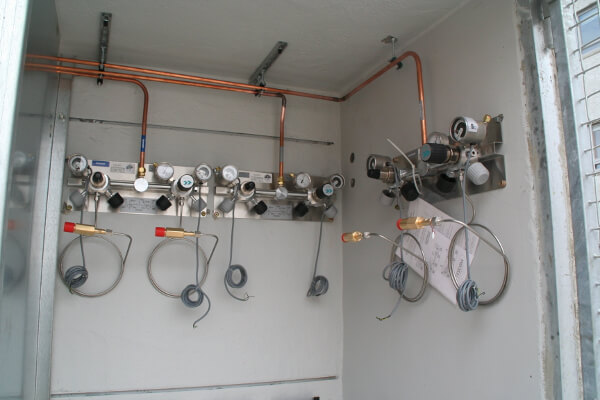

Reduceerstations

Reduceerstations zijn voor het aansluiten van 1 of meerdere cilinders.

Bij de keuze van het reduceerstation, maken onderscheid in:

• Enkelzijdige reduceerstations

• Tweezijdige reduceerstations

• Automatisch omschakelende reduceerstations

Bij de reduceerstations leveren we:

• Hogedruk cilinderslang(en), voorzien van cilinderaansluiting conform NEN3268
• Cilinderrek(ken)
• Contactmanometer(s)
• Evt. tweede trap reduceerventiel
• Kogel- of membraanafsluiter
• Optie: afblaasleiding

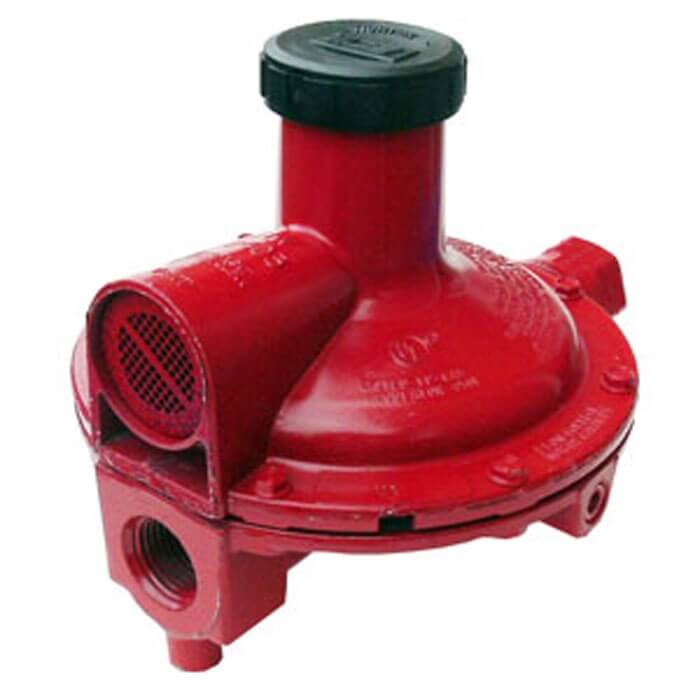

Reduceerventiel lage druk

Benaming	Reduceerventiel, aluminium, lage druk, 69-345mbarg
Type	REGO 4403
Specificatie	- Materialen: - Klep huis: Zink gelakt - Membraan: Buna N getefloniseerd - Veer: staal - Klepzitting: Teflon - Inlaatdruk: max. 17barg - Uitlaatdruk: 69-345mbarg - In- en uitlaat: 1/2"NPT inw.
Toepassing	Nauwkeurige drukregeling voor diverse gassen met een lage uitlaatdruk. Voor aardgas, propaan of diverse technische gassen, waarbij een lage einddruk nodig is.
Uitvoeringen	Met soldeer- of perskoppelingen, of hoogwaardige twin-ferrule knelkoppelingen

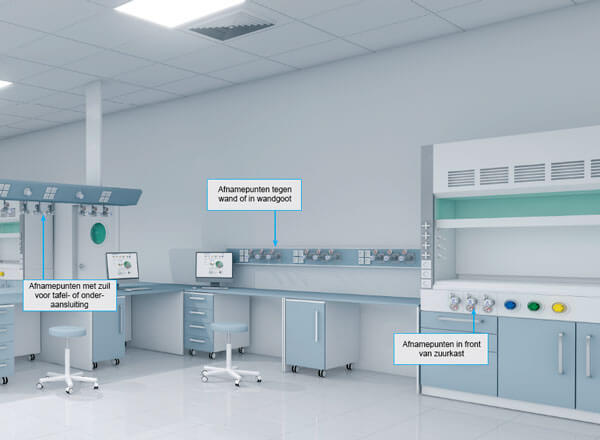

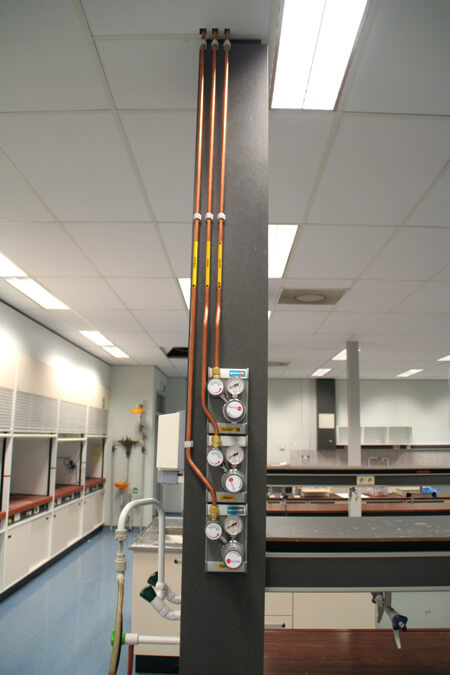

Laboratoria

Gasdistributiesystemen voor laboratoria worden veelal toegepast voor zuivere gassen t/m gaskwaliteit 6.0. Het gaat meestal om diverse gassen waarvan de benodigde capaciteit (Nm3/hr) relatief laag is. Het zijn meestal gassen, perslucht of vacuüm voor bijvoorbeeld Laf-kasten, incubatoren en gaschromatografen.

Apparatuur

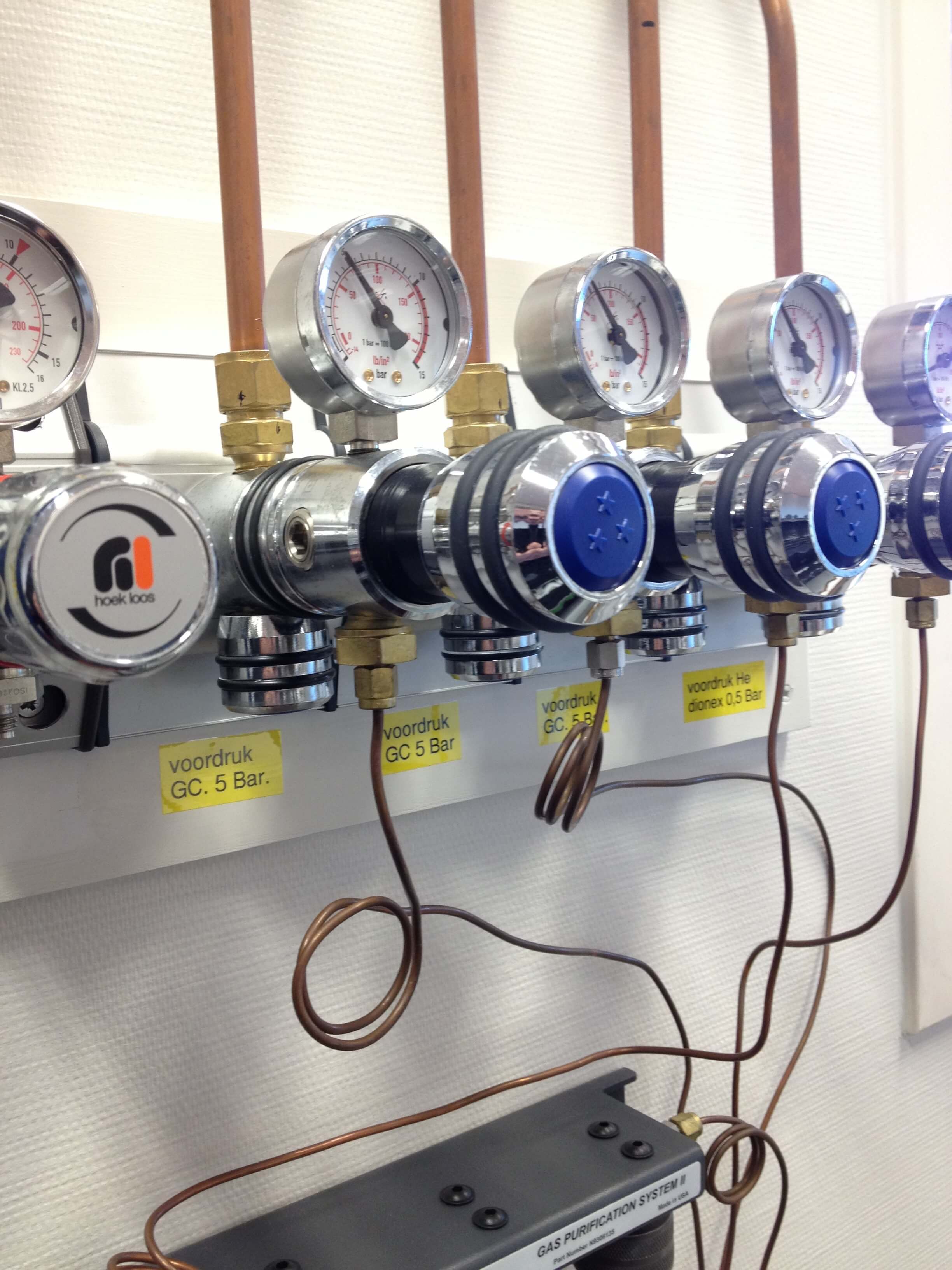

Voor laboratoriumtoepassingen gebruiken we apparatuur die minimaal voldoen aan de volgende specificaties:

• Gaskwaliteit: 3.5 – 6.0 (99,95 vol.% – 99,9999 vol.% zuiver, overig is verontreiniging)
• Leiding:
  – RK-buis: olie- en vetvrij afgedopt met een restvetgehalte < 0,2mg/dm2
  – RVS buis: , naadloos, gladde buis, AISI316L, olie- en vetvrij afgedopt, inwendige ruwheid Ra ≤ 0,8μm
• Verbindingen:
  – hardsolderen onder schutgas (geen flux!)
  – TIG- of orbitaal lassen onder schutgas
  – dubbelrings knelkoppelingen (bijv. Hy-Lok of Swagelok)
  – schroefdraad met kunststof onderlegring met teflon tape/loctite als het niet anders kan
• Afsluiters: messing of rvs membraanafsluiter, voor vacuüm en perslucht worden kogelafsluiters toegepast
• Reduceertoestellen: Messing verchroomd of rvs
• Afnamepunten: Messing verchroomd of rvs
• Heliumlekdichtheid: vaak min. 1×10-8 mbar.l/s

Heeft u een vraag over de werkzaamheden van Enon Gas in laboratoria? Neem gerust contact met ons op.

Lastechniek en lasersnijtechniek

Gasdistributiesystemen voor de industrie zijn er voor zeer veel toepassingen. Wij verdelen ze onder in lastechniek, lasersnijtechniek en chemie en petrochemie.

Lastechniek

In de lastechniek gaat het vaak om ringleidingsystemen voor zuurstof en brandbaar gas en/of bescherm(meng)gas. Vanaf de ringleiding wordt er per laswerkplek een aftakking gemaakt naar elk afnamepunt. Het gaat hier om technische gassen met gaskwaliteit 2.5 – 3.5. De gassen worden via tanks, cilinders of cilinderpakketten aangeleverd of worden lokaal aangemaakt met een gasmenger.

Lasersnijmachine

Lasertechniek wordt toegepast voor dunwandig materiaal, waarbij nauwkeurigheid en/of weinig warmte inbreng van belang is. Een laserstraal warmt het materiaal op en het snijgas (Stikstof voor RVS en Zuurstof voor staal) blaast het gesmolten materiaal weg. Met een laser heeft men een smalle snede en kan zeer nauwkeurig en snel worden gesneden.
Bij lasersnijmachines is de gaskwaliteit aanzienlijk hoger en hebben we te maken met:

• Lasergassen: CO2, N2 en He, of een mengsel hiervan.
• Procesgassen: O2 3.5 voor het snijden van laag- en ongelegeerd staal en N2 4.8/5.0 voor het snijden van roestvast staal en aluminium.

Het leidingsysteem kan in roodkoper of rvs worden aangelegd.

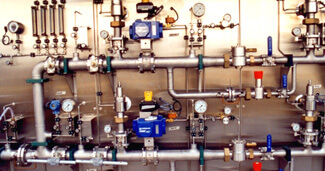

Chemie en petrochemie

In de chemie en petrochemie worden er hoge eisen gesteld met betrekking tot de kwaliteit, duurzaamheid en veiligheid. Veelal wordt de apparatuur toegepast in een corrosiebevorderende omgeving. Dit vraagt kennis van gasapparatuur en hun toepassingen. Leidingsystemen worden meestal in rvs aangelegd, gelast of voorzien van Hy-Lok knelkoppelingen.

Medische industrie

Gasdistributiesystemen ten behoeve van medicinale gassen en vacuüm voor de medische industrie moeten voldoen aan de NEN-EN-ISO 7396-1. In deze norm staat dat het leidingsysteem voor medische gassen beschouwd wordt als een medisch hulpmiddel. De ziekenhuisapotheker is in deze ook verantwoordelijk voor de kwaliteitswaarborging van de medicinale gassen en vacuüm.

Voedingsbronnen

Voor ademlucht/zuurstof zijn minimaal drie voedingsbronnen benodigd. Bij ziekenhuizen is dit meestal een zuurstoftank met een automatisch omschakelsysteem met twee flessenbatterijen. Het kunnen ook drie ademluchtcompressoren zijn of twee, aangevuld met een cilinderbatterij. Voor medische toepassingen gebruiken we apparatuur die minimaal voldoen aan de volgende specificaties:

• Gaskwaliteit: 3.5 – 6.0 (99,95% – 99,9999%)
• Leiding:
  – RK medische buis: olie- en vetvrij afgedopt met een restvetgehalte < 0,2mg/dm2
  – RVS buis: , naadloos, gladde buis, AISI316L, olie- en vetvrij afgedopt, inwendige ruwheid Ra ≤ 0,8μm.
• Verbindingen:
  – hardsolderen onder schutgas (geen flux!)
  – TIG- of orbitaal lassen onder schutgas
  – dubbelrings knelkoppelingen (Hy-Lok)
  – schroefdraad met kunststof onderlegring met teflon tape/loctite als het niet anders kan
• Afsluiters : messing of rvs kogel- of membraanafsluiter olie en vetvrij, geschikt voor zuurstof
• Reduceertoestellen : Messing verchroomd of rvs
• Heliumlekdichtheid : min. 1×10-6 mbar.l/s

Werkwijze

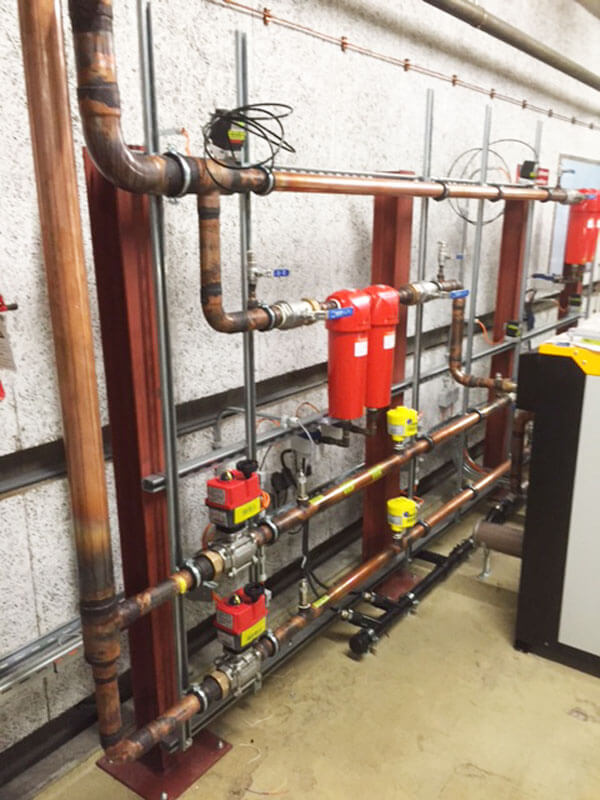

Enon installeert complete persluchtinstallaties (bijvoorbeeld compressoren, filters, drogers, flowmeters, dauwpuntmeters en druksensoren) voor medische perslucht. Ook voeren we het verbindend leidingwerk uit en zorgen we voor de afvoer. Dit kan direct uitgevoerd worden voor de leverancier van de persluchtinstallatie, of voor de aannemer van het betreffende project. We bieden ondersteuning bij de inbedrijfstelling van de installatie en het testen van de medische perslucht in samenwerking met de apotheker conform de Europese Farmacopee.

Heeft u een vraag over onze werkzaamheden in de medische industrie? Neem gerust contact met ons op

Voedingsindustrie

In de voedselindustrie werkt men conform het HACCP-systeem (Hazard Analysis and Critical Control Point). Dit is een systeem dat een proactieve, preventieve aanpak biedt van alle stadia van de voedselproductie, inclusief opslag, distributie en verkoop. Daar hoort natuurlijk ook de gasdistributie bij, zowel vanaf de gasleverancier als binnen het bedrijf.

MAP-gassen

Het gasverpakken van voedingsmiddelen met gassen die afwijken van onze normale luchtsamenstelling noemt men gasverpakken met zogenaamde MAP-gassen. De belangrijkste MAP-gassen zijn N2 en CO2. Ook wordt O2 gebruikt, hoewel in de meeste gevallen zuurstof juist verdreven dient te worden. Er wordt gewerkt met voorgemengde gassen (bijvoorbeeld 70%N2 / 30%CO2) of met enkelvoudige gassen (CO2, N2 en O2).

Gasmenginstallatie

Als er met enkelvoudige gassen wordt gewerkt en er toch een menggas benodigd is, dan kan men dit ter plekke met een gasmenger mengen.

Heeft u een gasdistributiesysteem naar uw gasverpakkingsmachine nodig of wilt u informatie? neem dan eens contact op met onze technici. Wij kunnen natuurlijk ook geheel vrijblijvend langskomen.

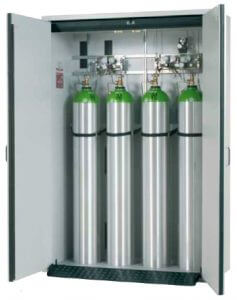

Brandwerende gasflessenkasten inpandig

Brandwerende gasflessenkasten voor max. 4 gasflessen voor inpandige opslag en opstellen van gascilinders.
Getest en goedgekeurd volgens EN 14470-2, EN 1363-1 en EN 14727 met een brandwerendheid van 90 minuten (type 90) of 30 minuten (type 30).

De gasflessenkast wordt decentraal opgesteld, direct op of in de directe omgeving van de verbruiksplaats.

Modellen gasflessenkasten 90 min. brandwerend:

• Model G90.205.140, 1400x615x2050mm, max. 4 stuks 50 ltr gascilinders of 8 stuks 10 ltr gascilinders

• Model G90.205.120, 1200x615x2050mm, max. 4 stuks 50 ltr gascilinders of 7 stuks 10 ltr gascilinders
• Model G90.205.90, 900x615x2050mm, max. 3 stuks 50 ltr gascilinders of 5 stuks 10 ltr gascilinders

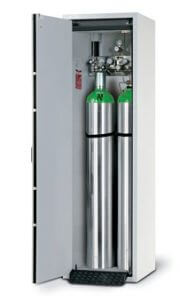

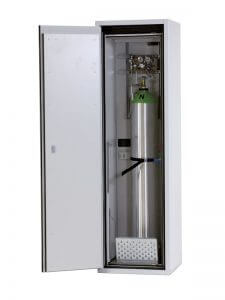

• Model G90.205.60, 600x615x2050mm, max. 1 stuks 50 ltr gascilinder of 3 stuks 10 ltr gascilinders

Modellen gasflessenkasten 30 min. brandwerend:

• Model G30.205.140, 1400x615x2050mm, max. 4 stuks 50 ltr gascilinders of 8 stuks 10 ltr gascilinders

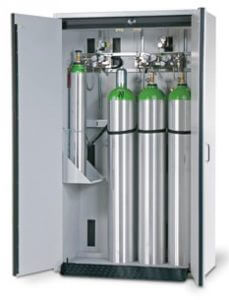

• Model G30.205.120, 1200x615x2050mm, max. 4 stuks 50 ltr gascilinders of 7 stuks 10 ltr gascilinders
• Model G30.205.90, 900x615x2050mm, max. 3 stuks 50 ltr gascilinders of 5 stuks 10 ltr gascilinders
• Model G30.205.60, 600x615x2050mm, max. 2 stuks 50 ltr gascilinder of 3 stuks 10 ltr gascilinders

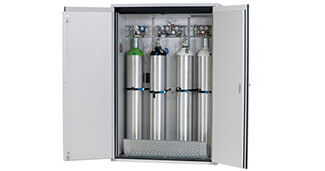

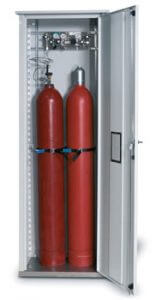

Gasflessenkasten uitpandig

Gasflessenkasten voor max. 5 gasflessen voor uitpandige opslag en opstellen van gascilinders.

Modellen gasflessenkasten:

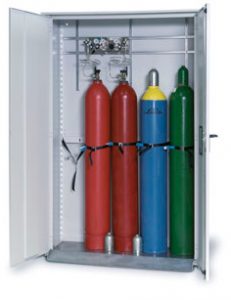

• Model G.215.135, 1350x400x2150mm, max. 5 stuks 50 ltr gascilinders

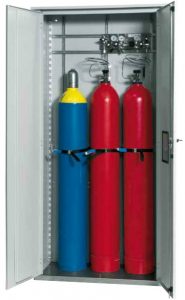

• Model G.215.100, 1000x400x2150mm, max. 3 stuks 50 ltr gascilinders
• Model G.215.070, 700x400x2150mm, max. 2 stuks 50 ltr gascilinders

Constructie:

• Robuuste, hoogwaardige constructie: geheel verzinkt en voorzien
  van epoxycoating, met een sokkel van roestvast staal. Dak schuin, naar
  voren aflopend om vervuiling van de buitenmuur te voorkomen.
• Geen toegang voor onbevoegden: deur is voorzien van een afsluitbare
  draaigreep (optioneel leverbaar met profielcilinderslot, te integreren in
  een centraal deursluitsysteem).
• Gemakkelijk te plaatsen: stelvoeten in de bodem voor het compenseren
  van kleinere oneffenheden in de ondergrond.
• Gemakkelijke montage: voorbereid op doorvoer van leidingen in het
  plafond.
• Ventilatie: effectieve ventilatie d.m.v. openingen onder de deuren en in
  de achterwand.
